浅谈SOLIDWORKS组合与分割的应用（二）

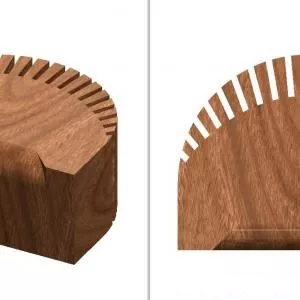

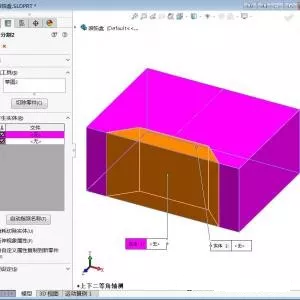

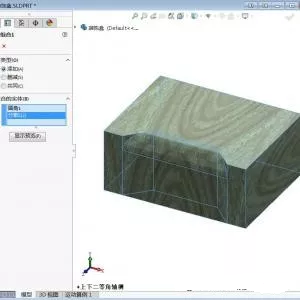

我们来看一下这个简单的装饰盒如图所示，首先在前视基准面中有做一个倒圆角，不过正常我们倒圆角的时候只能选择整条边线，图中的圆角只有部分边线。在此我们可以绘制一个草图使用【分割】实体命令将零件分割成两个实体，单独对一个实体倒完圆角后再使用【组合】实体组合成单一实体如所示。

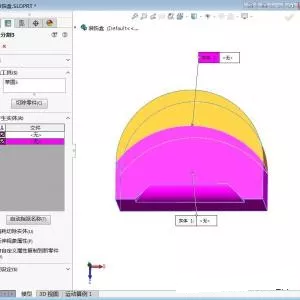

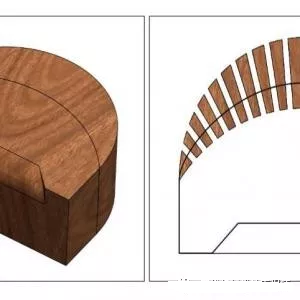

对于装饰盒后侧的齿梳状特征，因为切除的深度不同，并且很不规律，我们不能用简单的阵列将其创建出来。在此我们也可以使用同样的方法将其先【分割】成多个实体，然后单独对每个实体做必要的处理，最后【组合】成单一实体如图所示。

以上简要的介绍了【组合】与【分割】的应用，希望在大家的日常工作中有所帮助。
