SOLIDWORKS 2024新版本已更新，在最新的版本中有不少功能得到提升，能够更好的帮助我们设计研发，提高工作效率。本节我们将分享SOLIDWORKS结构系统和焊件中更新的一些功能。
您可以手动或自动应用边角处理。
两个构件 PropertyManager 的用户界面得到了增强。
增强功能包括：

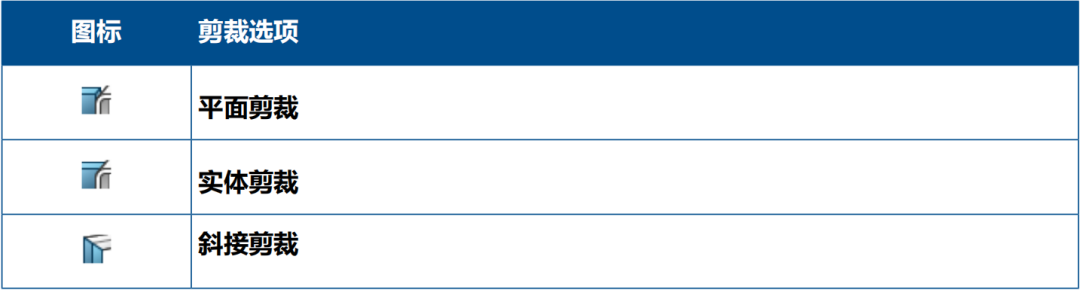

● 在边角处理下更改剪裁类型和剪裁选项。可以选择以下其中一种剪裁类型：

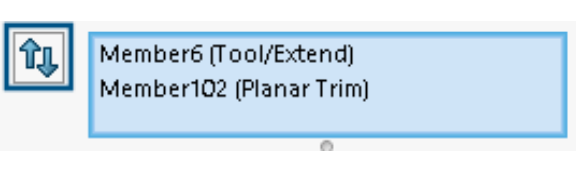

● 我们可以使用终端对接 1 和终端对接 2 剪裁选项进行交换。以前，我们可以使用箭头交换要剪裁的工具和几何体。
● 更新的图标：
● 打开边角，剪裁两个构件并生成打开边角。
● 图形区域中提供了剪裁工具快捷菜单。您可以通过此菜单交换要剪裁的构件。
● 在 PropertyManager 中，对于剪裁工具，您可以选择自动或用户定义。此外，还可使用用户定义选项选择要剪裁的面或基准面。
复杂边角 PropertyManager 的用户界面得到了增强。
剪裁阶序现在可用于平面剪裁。以前，“剪裁阶序”只能用于实体剪裁。
可以修改边角处理。
要编辑边角管理选项：
1、在FeatureManager设计树中，右键单击边角管理，然后单击编辑特征。
2、在PropertyManager中，单击上一步
3、单击重置所有边角以清除所有边角管理设置。
如果您编辑结构系统并添加新边角，则边角管理设置将应用到新边角。
在以前的版本中，您无法捕获文件属性的单位。而在2024最新功能中，您可以捕获和显示文本类型文件属性的单位。
结构系统在图形区域和 PropertyManager 中改进了可用性。
● 在图形区域中编辑结构系统时，您可以更改点长度构件的长度。
要更改长度，请双击构件，然后单击尺寸。以前，您必须从主构件 PropertyManager 编辑点长度构件的长度。
● 您可以对小于 2mm 的轮廓使用边角管理。
