进行SOLIDWORKS工程图标注尺寸时，小数点后的数值不显示怎么办？

不知道大家在日常建模过程中有没有遇到这种情况。现存的标注呢是有小数点后的一两位数字的，但是我们自己标注的时候就没有小数点，就算自己特意标注小数位数，但是在点击确认之后还是会被约分为整数。

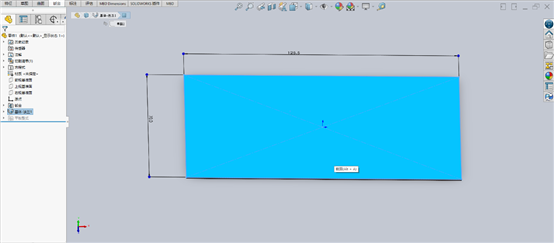

首先看一下我们此时的模型，此时模型是正常的，包括尺寸标注也是。

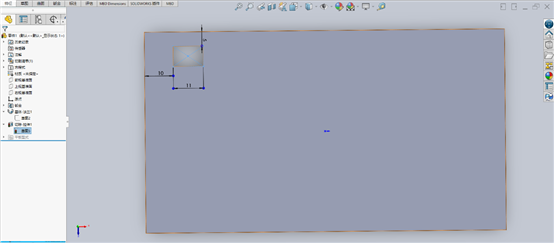

但是在我们添加一个特征之后，我们会发现添加特征的尺寸是没有小数点后一位的，即使修改标注也会被自动变为整数。

但是我们上一个特征是有小数位数的，为什么会这样呢，是什么原因造成的呢？

首先造成这种原因的因素呢有两点：

我们在模板设置的时候出现问题，导致我们的尺寸标注没有小数点后边的位数。我们可以在设置里面进行更改。

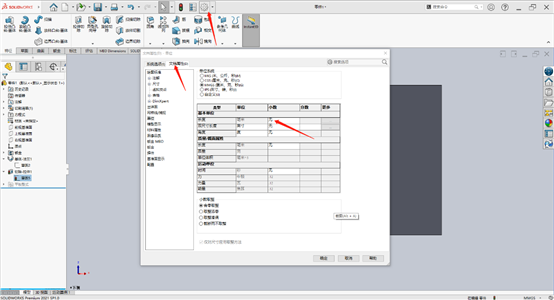

选择系统选项—文档属性—单位—长度设置里把小数选项进行更改就可以了。

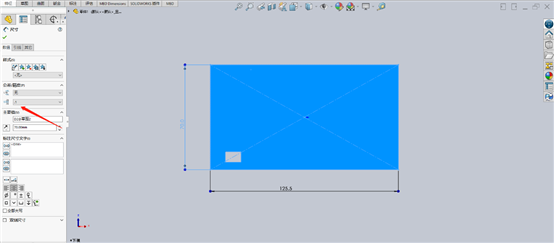

2、尺寸标注出现问题，默认模板没有小数单位，这时我们可以在进行单个尺寸标注时在左侧尺寸属性栏进行更改。这样我们单个尺寸就会出现小数了。

像我们开头说的这种情况就属于，默认模板尺寸没有小数位，但是单个标注的尺寸选择有小数位。导致两次标注尺寸不一致。
