SOLIDWORKS Electrical工程配置调整

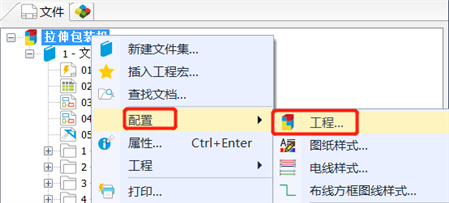

选择模板创建了工程之后,也可以可以在工程上右键,进入工程配置

SOLIDWORKS Electrical工程配置调整-河南艾金米

基本信息配置




SOLIDWORKS Electrical工程配置调整-河南艾金米

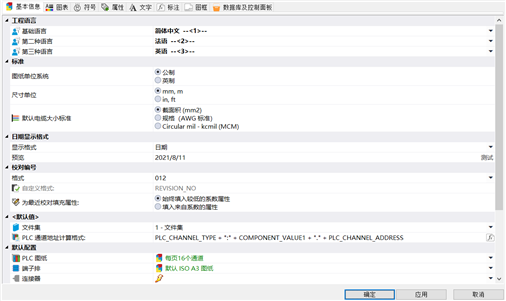

可在此调整语言、单位、日期、编号等格式或者默认工程环境的默认配置。

图表信息配置




SOLIDWORKS Electrical工程配置调整-河南艾金米

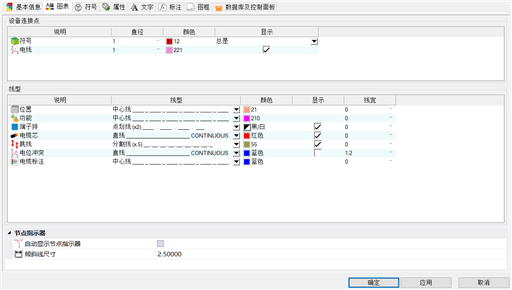

图表信息配置,可在此调整符号与电线的链接点颜色,以及其他的功能的线型与颜色,值得注意的是“节点指示器”,默认不打开,若原理图需显示接线方向,可将其打开。

图框配置




SOLIDWORKS Electrical工程配置调整-河南艾金米

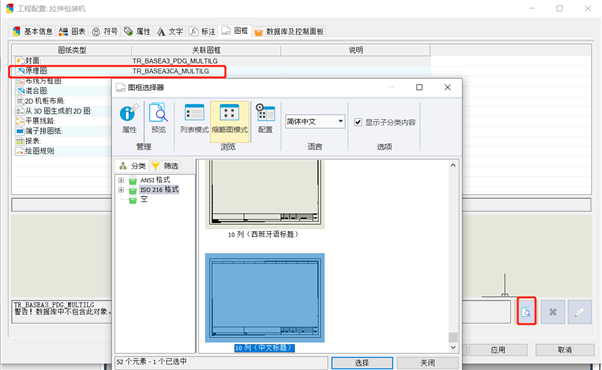

对于图框配置,可以将全局的图框按照不同的类型,指定好对应的图框。

数据库及面板配置




SOLIDWORKS Electrical工程配置调整-河南艾金米

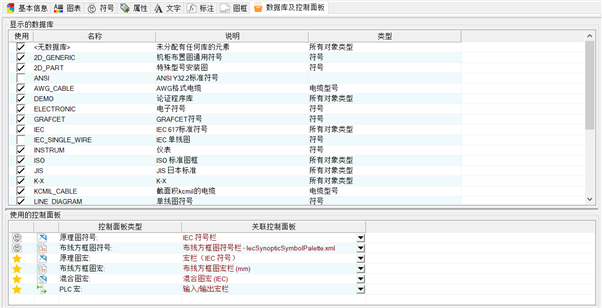

上方可供选择数据库。例如,符号库(含有所有标准的符号)可以选择在原理图中添加符 号时,筛选并只显示 IEC 标准的符号,勾选想要使用的符号库即可。

下方部分可供选择想使用的控制面板(侧方控制栏中显示),在下拉菜单中 从5种类型的控制面板中选择合适的面板。
