还不知道机构运动轨迹如何清晰表达？这个操作你一定得知道！
在我们设计的产品中有时候需要表达机构的运动效果，例如机构沿着固定的轨迹移动，如视频动画中所示。这样的效果需要用到SOLIDWORKS中的路径配合命令。
关键操作
建立机构可移动的配合关系，确保机构能够正常的拖动不出现过约束或者卡死的情况。

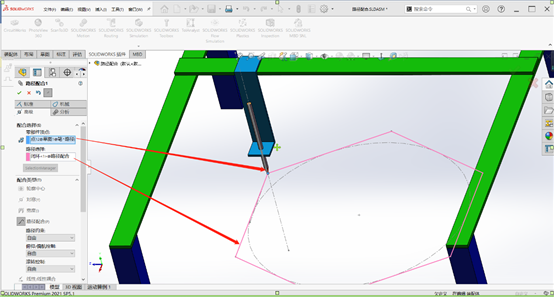

绘制运动路径草图，并将机构中的某个点与路径进行配合，注意要先择全部的路径。
在插入选项中选择新建运动算例，接着选择Motion分析。

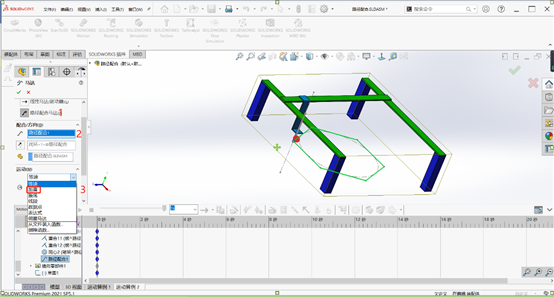

点击马达按钮，选择路径配合马达并选择路径配合，然后再运动类型中选择距离。

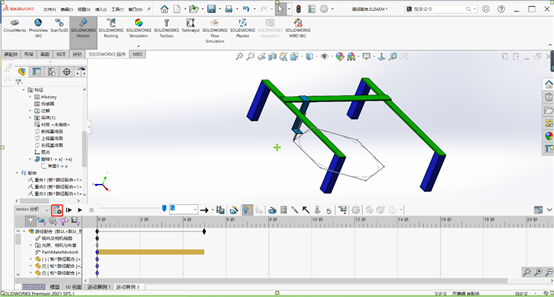

最后运行计算
关于使用SOLIDWORKS路径配合命令表现机构运动轨迹的具体操作可通过下方视频进行了解：
