SOLIDWORKS装配体中如何处理参考零件？

我们在设计时经常会有一些特殊的装配体零部件，在设计过程中充当参考作用，但在出工程图时，不需要表达或者以虚拟件的形式表达。参考的零部件不参与bom统计和质量统计，此时就要用到了艾金米今天要和大家分享的功能～封套。

1.将零部件变成封套

打开已绘制好的装配体如图：

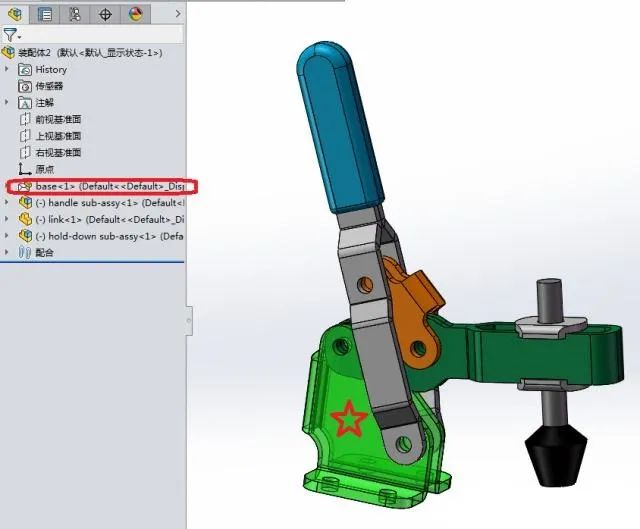

如果我们想将底座变为封套，成为参考零部件。则可以选择零部件（底座），单击鼠标右键，选择【零部件属性】

然后勾选【封套】，单击【确定】完成。

完成后零部件模型和设计树中的图标都会发生相应的变化，到此我们已完成了零部件变为封套的过程。

2.工程图中的封套

产品设计出来后，其实我们想要更多的表达需要依赖工程图，接下来我们就来看一下工程图中零部件变为封套后的变化。

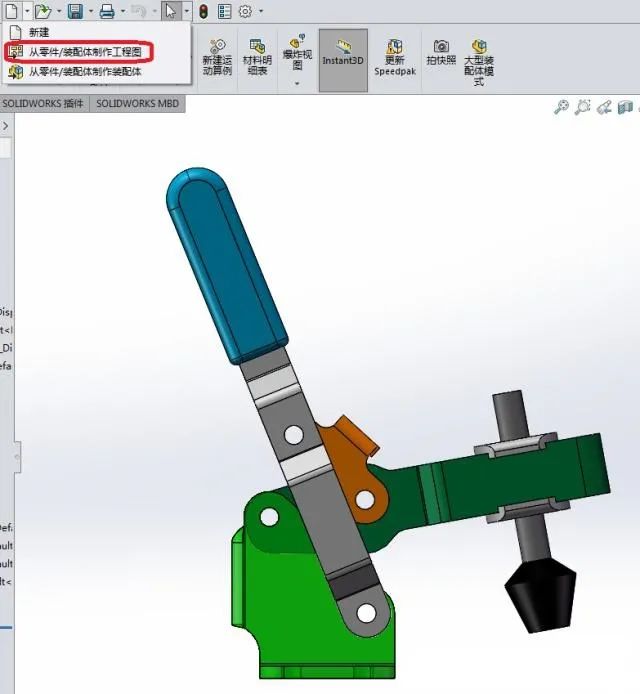

新建工程图：单击【从零件/装配体制作工程图】，选择合适的模板，单击【确定】

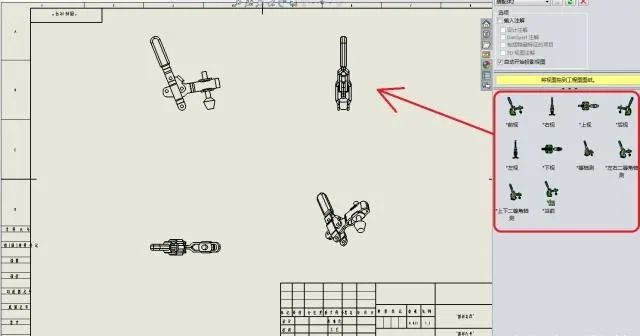

选择想要的视图直接拖动到图纸中，我们会发现系统默认的封套零部件是不显示的。

如果我们想让封套零部件显示出来，可以选择某一视图，单击鼠标右键，选择【属性】

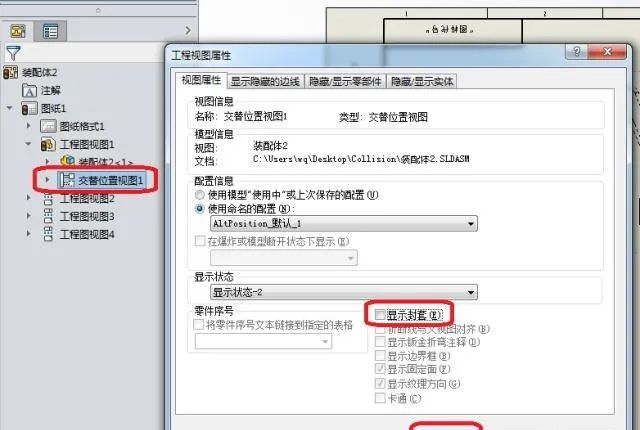

将【显示封套】勾选，最终确定。

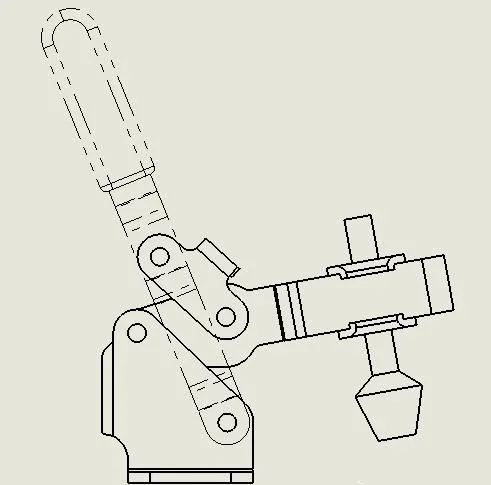

这样封套零部件就以双点画线的形式显示出来了。

*如果遇到封套零部件遮住了所要表达的零部件时，就会给我们的图纸观看带来不便，例如：

此时我们可以先不显示封套，选择某一视图，在【视图布局】选项卡之下，单击【交替位置视图】，最后确定。

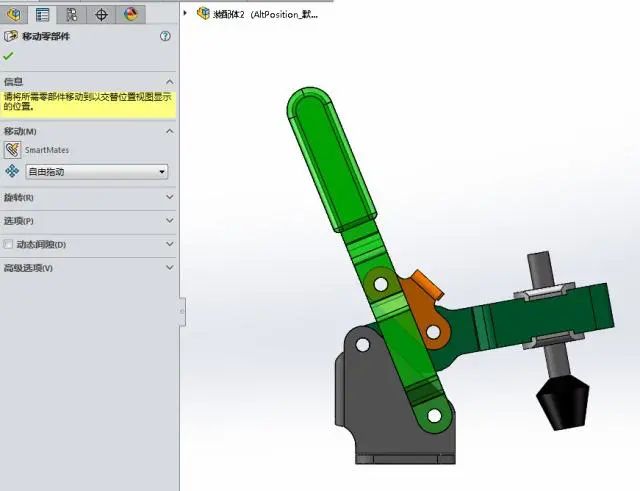

紧接着会出现如下界面，不要移动视图，直接单击【√】。

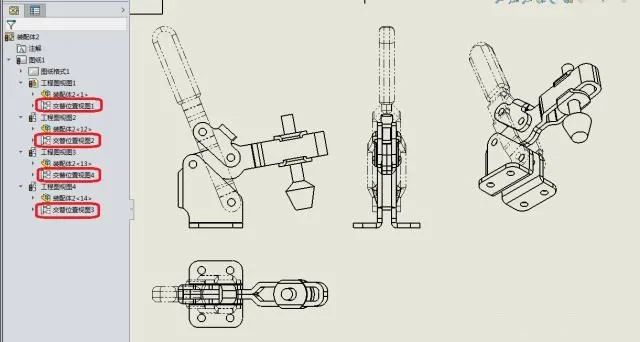

完成后则会在设计树中工程视图下增加了一个交替视图。鼠标右击【交替位置视图】，选择属性，同样【√】【显示封套】而确定。

这样就既显示了封套图形，又不会影响所要表达的零部件。

用同样的方法将其他视图的封套图形也显示出来如图：

3.材料明细表

在【注释】选项卡之下，单击【表格】，选择【材料明细表】

将【材料明细表】调出：

将【自动零件序号】显示出来，由图可知此时并不包含封套零部件，验证成功。
