一个“懂你”的SOLIDWORKS阵列“变更”!

有时,我们在设计一个零件时,零件上有一排阵列孔,同时零件有不同的长度,我们又希望可以做到零件长度改变时,这排孔可以按长度等距增减孔阵列的个数;或是零件长度加长或缩短时,这排孔保持个数不变,按零件长度增减孔距。


那具体要怎么做呢?接下来,我们一起来看看怎么用SOLIDWORKS中简单的操作来实现这两种智能的变更:



一、零件长度加长或缩短时,按长度等距增减孔阵列的个数


操作步骤:

  1. 选择好阵列的特征;

  2. 选择好阵列方向;

  3. 下方选择“到参考”;

  4. 选择端面为参考面;

  5. 输入到参考面的距离限制;

  6. 下方选择与“设置间距”图标,并输入间距;

  7. 点击确定,即可完成。

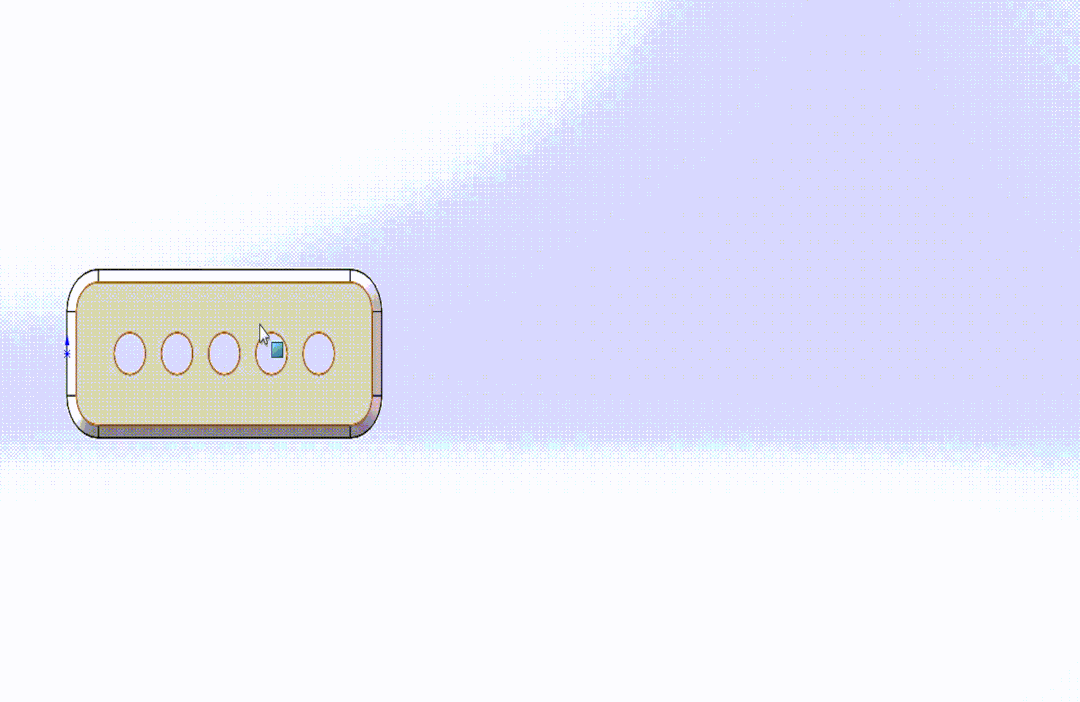

效果:


二、零件长度加长或缩短时,孔保持个数不变,按零件长度增减孔距

操作步骤:


(前面5步都相同,可直接在第一种效果上更改)

  1. 选择“设置实例数”图标,并输入阵列数量;

  2. 点击确定,即可完成!

效果:

完成后修改长度测试一下,看是否能实现这两种效果图。

最终,你学会了吗?
