SOLIDWORKS ELECTRICAL PLC IO输入输出管理


  在工程设计的 PLC 设计中,工程师们第一步要做的就是统计输入输出点,然后再针对统计的输入输出进行 PLC 选型,在 SOLIDWORKS Electrical的设计中应用同样的设计原理。

添加I/O

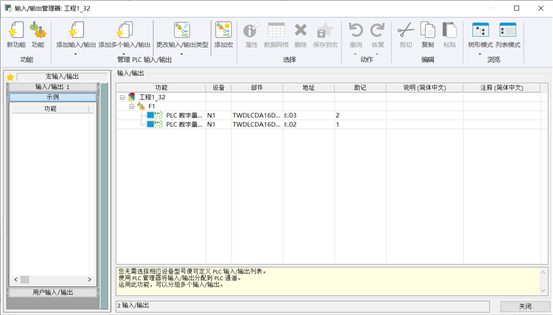

  在工程管理栏中选择工程,点击输入/输出按钮进行 I/O 统计



SOLIDWORKS ELECTRICAL PLC IO输入输出管理-艾金米

添加单个I/O


  点击添加 I/O 按钮,选择所需要添加的 I/O 类型



SOLIDWORKS ELECTRICAL PLC IO输入输出管理-艾金米

  编辑所插入的输入输出地址属性(包括说明、助记等)

  另外一个可以按照功能进行区分输入与输出的点。



SOLIDWORKS ELECTRICAL PLC IO输入输出管理-艾金米

添加多个I/O


  添加多个输入/输出,选择对应类型。输入添加的数量



SOLIDWORKS ELECTRICAL PLC IO输入输出管理-艾金米

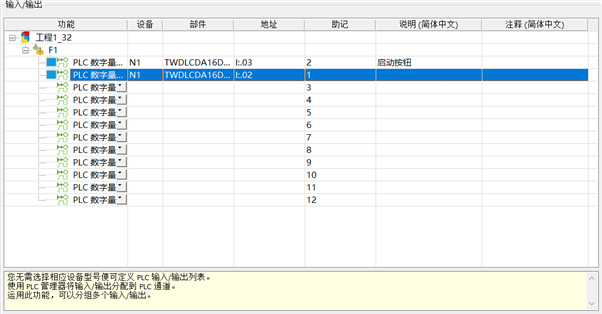

  编辑输入输出数据 编辑所插入的输入输出地址属性

编辑I/O数据




SOLIDWORKS ELECTRICAL PLC IO输入输出管理-艾金米

  如果需要批量修改,或从别处复制粘贴,可多选之后,点击数据网格,之后可批量操作



SOLIDWORKS ELECTRICAL PLC IO输入输出管理-艾金米
