添加I/O

　　此部分执行的是 PLC 选型并与预设 I/O 进行匹配。

　　在工程管理栏中选择工程，点击PLC

为PLC选型

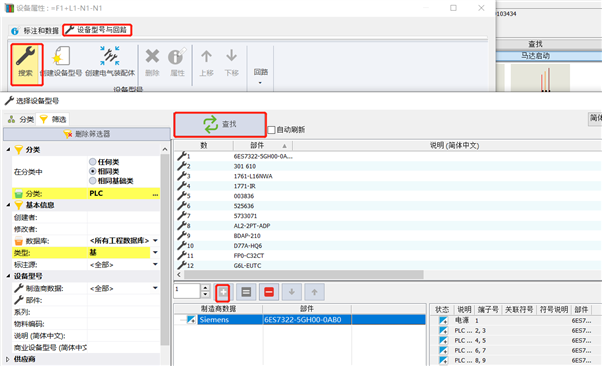

　　点击添加 PLC，选择 PLC 产品

　　进行 PLC 选型，右侧预览框可进行回路预览，添加后确认。

将预设I/O与PLC相连

　　打开 PLC 回路列表

　　选择 PLC I/O 端子号点击“关联输入/输出”进入选择管理器

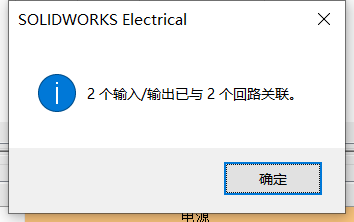

　　依次将定义的I/O地址与PLC设备对应的输入/输出点相关联。

　　如果需要定义输入输出的宏，可以在后端选择关联的宏，人为调整，节省绘制PLC接线图的时间。

为PLC添加模块

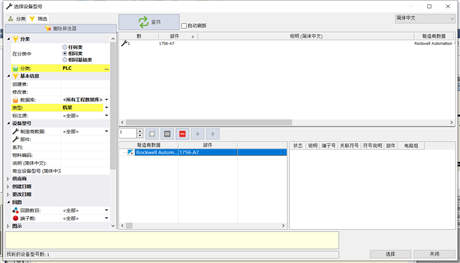

　　选择添加机架按钮或模块打开设备型号选择器，自动调转到机架分类，即可查找。

　　选择完成后即为 PLC 添加好辅助模块，同上，对端子进行相连。

绘制PLC图纸
