SOLIDWORKS Electrical绘制清单报表

绘制清单报表


清单可以导出所有存储在工程中的数据,这些数据可以用图纸格式表示,也可以 导出 Excel 格式,或文本文字类型文件.清单根据清单模板导入数据.。

SolidWorks Electrical 包含标准清单模板,也可以根据需要创建自己的模板。

选择清单报表

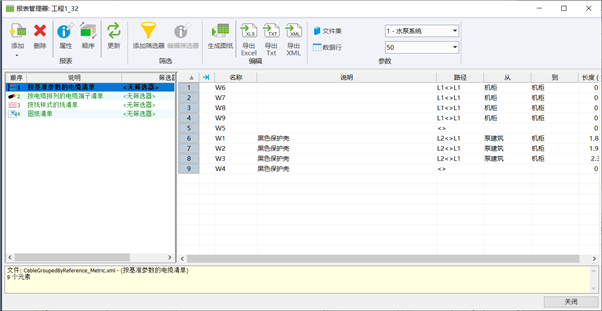

  在工程栏中选择清报表打开清单管理管理。



SOLIDWORKS Electrical绘制清单报表

添加清单类型

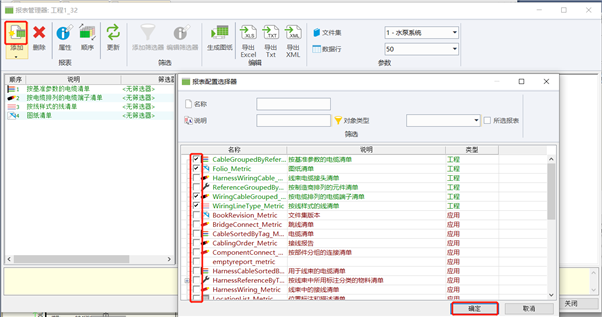

  选择添加 ,打开清单选择管理器, 勾选所需要的清单类型名称确定。清单管理器将刷新并显示出新的清单数据。



SOLIDWORKS Electrical绘制清单报表



更改清单模板

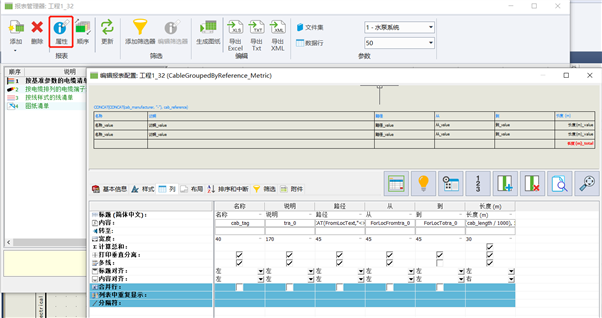

  清单管理器中的更改功能,允许编辑清单模板的格式。



SOLIDWORKS Electrical绘制清单报表

基本信息 : 命名清单。

列 : 定义表单格式及内容。

布局 : 定义表格绘制的位置。

表头显示 : 定义表头显示内容及是否中断含有相同数据的表格。

文件数据 : 自定义图框内的图纸名称。



SOLIDWORKS Electrical绘制清单报表

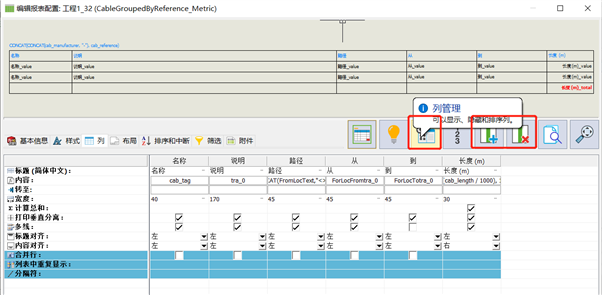

  使用右侧的按钮自定义报表中的列属性增删与列属性的添加等。

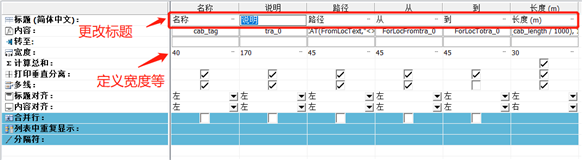

  在列配置中可以勾选需要显示的内置的属性列。



SOLIDWORKS Electrical绘制清单报表



SOLIDWORKS Electrical绘制清单报表

更改清单顺序

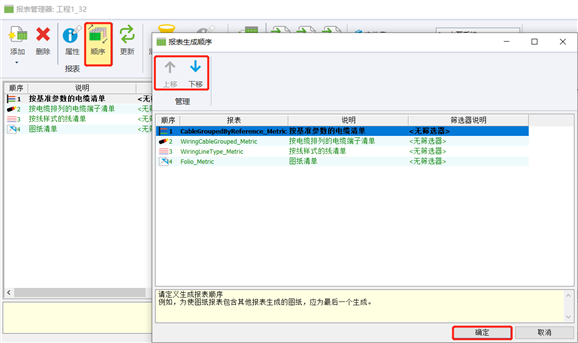

  在清单管理器中选择顺序,更改打开生成清单顺序管理器更改清单生成顺序



SOLIDWORKS Electrical绘制清单报表

  选中要更改的清单名称通过图标上升下降进行清单顺序移动

生成图纸清单



SOLIDWORKS Electrical绘制清单报表

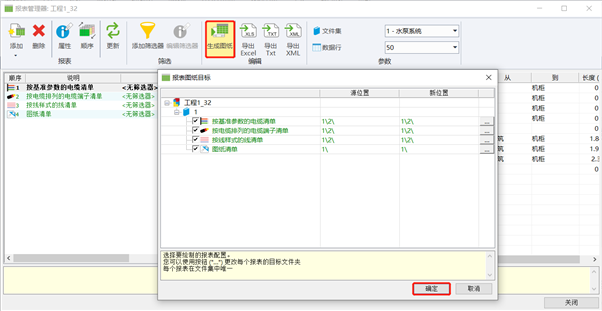

  点击更改生成清单目标地址,勾选本次需要生成的清单,确定绘制清单图纸。

导出Excel格式清单

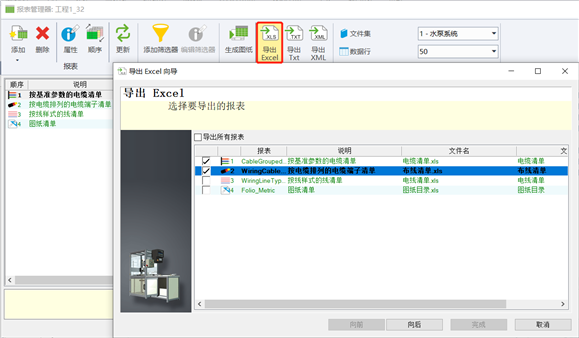

  SolidWorks Electrical清单可导出其它格式图纸(包括 EXCEL、TXT 等多种格式)



SOLIDWORKS Electrical绘制清单报表

  选择需要导出的报表,点击向后,完成,即可导出文件。
